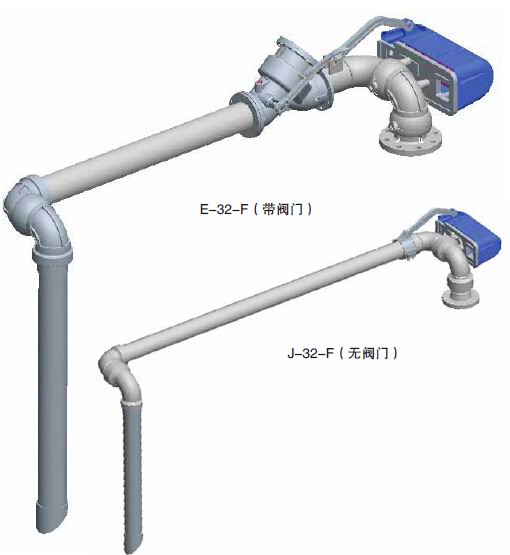

OPW單臂、固定伸展長度E-32-F、J-32-F Fixed Reach Style Top Loading Arm
OPW固定點灌裝臂
這種單臂灌裝臂上只有三個可轉動平面，設計用于槽車車輛與立柱之間具有固定距離的頂部灌裝方式。靠近進口端的兩個轉動平面使整個組件可作上下和周向的移動，而第三個轉動面則用來使垂管保持豎直。閥門可位于內側或外側，以方便灌裝的需要。如果閥門位于外側，可將灌裝結束后粘性物料的滴漏降低到-低程度。單臂灌裝臂增加了旋轉平面或采用垂管軟管，以及所需的外側閥門、活接頭或相應管件后也可用于緊密充裝系統或密閉系統的灌裝。

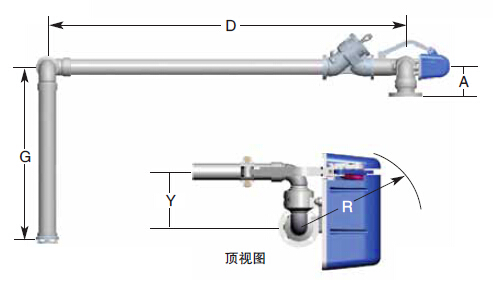

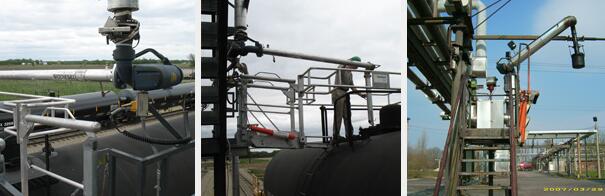

主要用于能夠精確定位的鐵路槽車通過上部穹頂進行灌裝或卸料的場合。這種單臂配置也可以用于公路槽車的用途。單一灌裝臂可允許一定的車位偏差，艙蓋開口直徑越大，允許的偏差也越大。
這種單臂灌裝臂上只有三個可轉動平面，設計用于槽車車輛與立柱之間具有固定距離的頂部灌裝方式�？拷M(jìn)口端的兩個轉動平面使整個組件可作上下和周向的移動，而第三個轉動面則用來使垂管保持豎直。閥門可位于內側或外側，以方便灌裝的需要。如果閥門位于外側，可將灌裝結束后粘性物料的滴漏降低到-低程度。
單臂灌裝臂增加了旋轉平面或采用垂管軟管，以及所需的外側閥門、活接頭或相應管件后也可用于緊密充裝系統或密閉系統的灌裝。
優點
增加旋轉平面或采用垂管軟管，及所需的外側閥門、活接頭或相應的管件后用于緊密充裝系統或密閉系統灌裝。
適用于鐵路或公路槽車用途。
操作簡單、平穩。
特性

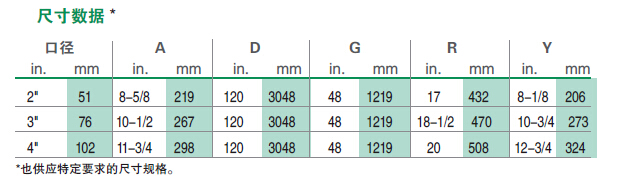

可提供2", 3" 和 4"口徑規格
可提供碳鋼、不銹鋼和鋁合金材質
可選用法蘭式、螺紋式或全焊接結構
特性和優點
可提供2"、3" 和 4"口徑規格
可提供碳鋼、不銹鋼和鋁合金材質
可選用法蘭式、螺紋式或全焊接結構
增加旋轉平面或采用垂管軟管，及所需的外側閥門、活接頭或相應的管件后用于緊密充裝系統或密閉系統灌裝。
適用于鐵路或公路槽車用途。
操作簡單、平穩。
局限性 :
無法滿足精確定位輸送需求（缺乏靈活性）
配件/選項
液位警報器—一直建議客戶安裝液位警報器來防止儲罐過量灌裝。許多情況下，在合適位置安裝初級（測量、液面/重量）和次級（灌裝臂安裝液位警報器）傳感器。
適用清晰、光亮無粘稠物料
Civacon Optic桿式探頭（1300/1400型）
適用深色粘稠物料
擁有各種探頭類型及多家供應商，保證可以提供適用于客戶的OPW灌裝臂的型號，擁有跟實際-著名品牌合作的經驗 。
油氣回收系統—OPW始終把員工安全和環境安全放在第一位，幾款產品可用于保存和回收有害氣體，避免產生噴濺，并且可以為客戶提供定制服務來滿足客戶的要求。點擊此處獲取更多有關OPW油氣回收系統的信息。
加熱—灌裝臂可以采用全部或部分的蒸汽夾套，以便高效率地輸送瀝青、熔融硫磺、石蠟、樹脂和其他高粘度或在環境溫度下容易固化的產品。點擊此處獲取更多關于OPW加熱灌裝解決方案的信息。
灌裝臂隔熱—OPW可以提供專為您的灌裝臂設計的特制隔熱層。不同于現場搭建的隔熱措施，這些隔熱層可完全拆卸并可重復使用，使其成為灌裝臂的理想解決方案。
點擊此處查看灌裝臂隔熱層介紹
點擊此處查看灌裝臂隔熱層介紹
接地/連接—建議用于頂部/噴射灌裝。為所有灌裝臂設計使用。
電子接地確認控制器
CIVACON?8030型接地確認控制器與目前的運輸接地系統都是相兼容的。控制器上配備了發送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。
安全拉斷接頭
專為發生意外拉斷的情況保護設備、管道和人員而設計的。并在連接公路槽車或鐵路槽車提供保護。
干式快換接頭 – 在OPW有許多選擇可用于您的灌裝臂端部連接。從經典的Kamlok?快換接頭到Epsilon干式接頭，總有一款能滿足您的需求。
真空釋放閥—OPW工程系統公司的真空釋放閥能夠在灌裝操作結束后迅速、主動地排空灌裝臂。專為頂部灌裝和水下填料設計。
鎖緊單元—保證灌裝臂在灌裝過程中牢固地處在車內。幾個選項取決于您的應用。
變流器—變流器可以防止靜電積聚和或起泡，也能防止在灌裝過程中灌裝臂垂管上升而離開儲罐。
463變流器（錐形）
鋁制結構
提供3”和 4”規格， FNPT
464變流器（T字型）
鋁制結構
提供3”和 4”規格， FNPT
過濾器—過濾器是裝在吸入管線上，這種鑄鋁產品用來在槽車卸料時防止污垢和其他外物被吸入管線中。
341吸入口變流器
鑄鋁結構
鍍鋅鋼絲網
提供3”和 4”規格， FNPT
灌裝閥門
6400系列水平灌裝閥—OPW灌裝閥的設計結構能夠在不引起對管線產生震動的前提下有效地切斷流體。
可變的關閥速率
提供3” 和4”規格，鋁制結構
TTMA法蘭連接
球閥（每個應用/規格）
氣動控制平衡灌裝臂—替代傳統的彈簧平衡灌裝臂，氣動控制系統推動灌裝臂動作。
Loader Library
所有OPW灌裝臂都可以提供定制以滿足客戶的不同需求，我們提供一系列標準/-佳解決方案，即一般規格。這些-佳解決方案可以實現高效輸送服務。
Provided here would be a listing of several ‘standard’ loader designs that we want to promote.
3” Top Unloading Arm
DuctileIron/Aluminum/Fluorocarbon Construction
120” Reach x 90” Suction Tube
J32F-3
4" Top Unloading Arm
DuctileIron/Aluminum/Fluorocarbon Construction
120" Reach x 90" Suction Tube
J32F-4
3” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
120” reach x 48” drop
J32F-H204
3” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
108” reach x 48” drop
J32F-J515
3” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
98” reach x 72” drop
J32F-J206
3” Top Loading Arm
Stainless Steel/PTFE Construction
120” reach x 48” drop
J32F-G567
3” Top Loading Arm
Stainless Steel/FDA Nitrile Construction
108” reach x 60” drop
J32F-G791
4” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
120” reach x 48” drop
J32F-G656
4” Top Loading Arm
Stainless Steel/PTFE Construction
94” reach x 60” drop
J32F-H186
